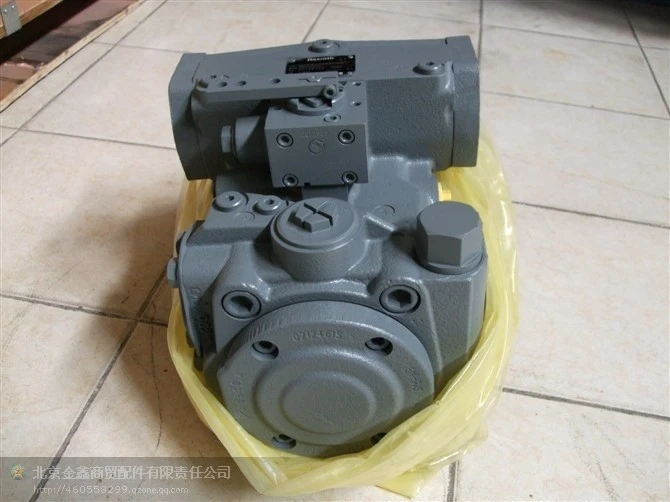

La série A4VTG est une pompe de type variable à piston axial à plateau oscillant. Elle est utilisée pour la transmission hydrostatique dans des circuits fermés. Le débit est proportionnel à la vitesse de conduite et au déplacement. Le débit de sortie augmente de zéro au maximum avec l'angle d'oscillation du plateau oscillant. fonction de remplissage d'huile.

Paramètre technique
Fiche technique (valeurs théoriques, hors coefficients et tolérances ; Valeur approximative)
Spécification			NG		71	90
Pompe à cylindrée variable			Vg maximum	cm³	71	90
Pompe de recharge (à p=20 bar heure)			Vgsp	cm³	20.5	27
Vitesse à Vgmax			Nnom	tr/min	3300	3050
Vitesse minimale			Nmin	tr/min	500	500
Débit NnomH et Vgma			9 max	je/min	234	275
Puissance) Nnom H.Vgmax	△p=400 barre		PM	kW	156	183
Couple 1) Vg max et	△p=400 barre		Tma	Nm	452	573
	△p=100 barre		T	Nm	113	143
Rigidité en rotation de l'arbre d'entraînement V8			C	Nm/rad	120900	一
Arbre de transmission V9			C	Nm/rad	一	150896
Le moment d'inertie du groupe rotor			JGR	kgm²	0.0097	0
Accélération angulaire maximale 2			0	rad/s2	21000	18000
Capacité de remplissage			V	L	1.3	1
Poids approximatif (sans entraînement par arbre passe-bande)			m	kilos	51	53
1) Pas de pompe de recharge
2 La zone efficace se situe entre la vitesse minimale requise et la vitesse maximale autorisée.
Il est adapté à une excitation externe (par exemple fréquence de rotation du moteur de 2 à 8 fois celle d'origine, fréquence de rotation de l'arbre à cardan de 2 fois celle d'origine). Les valeurs limites s'appliquent uniquement aux pompes à un étage. La capacité de charge du connecteur doit être prise en compte.
Attention
"Un fonctionnement au-dessus ou en dessous de la valeur maximale peut entraîner une perte de fonction, une durée de vie raccourcie ou des dommages à l'unité à piston axial. Nous recommandons par expérience ou calcul/modèle L'essai de charge est effectué de manière égale et comparé aux valeurs admissibles.
Déterminer la spécification
Débit		[L/min]	Vg= déplacement par tour (cm3
			△p=Pression différentielle(bar
Couple		[Nom]	n=Vitesse de rotation (tr/min)
			nv= Efficacité volumétrique
Pouvoir		[KW]	nmh= Rendement mécanique -hydraulique
			7t= Efficacité globale(n=n·nmh
