Salut! En tant que fournisseur de pompes FRR, j'ai vu de première main à quel point il est crucial d'assurer un bon alignement pendant l'installation. Une pompe mal alignée peut entraîner tout un tas de problèmes, comme l'usure prématurée, l'efficacité réduite et même des pannes coûteuses. Donc, dans cet article de blog, je vais partager quelques conseils sur la façon de vous assurer que votre pompe FRR est installée avec un alignement parfait.
Comprendre les bases de l'alignement de la pompe
Avant de plonger dans le Nitty - granuleux du processus d'alignement, passons rapidement en revue ce que signifie réellement l'alignement de la pompe. En termes simples, l'alignement de la pompe consiste à obtenir la pompe et son conducteur (généralement un moteur) en ligne droite afin qu'ils puissent travailler ensemble en douceur. Il existe deux principaux types d'alignement: l'alignement parallèle (également appelé décalage) et l'alignement angulaire.
L'alignement parallèle fait référence à la garantie que les lignes centrales de la pompe et du conducteur sont parallèles les unes aux autres. L'alignement angulaire, en revanche, consiste à s'assurer que les lignes centrales se réunissent à l'angle correct. Tout écart par rapport à l'alignement idéal peut provoquer des vibrations, ce qui peut endommager la pompe et ses composants au fil du temps.
Chèques d'installation avant
Tout d'abord, vous devez faire un contrôle d'installation approfondi. Cette étape est super importante car elle définit les bases d'un alignement réussi.
- Inspecter la plaque de base: La plaque de base est l'endroit où la pompe et le conducteur seront montés. Assurez-vous qu'il est propre, plat et exempt de débris ou de dégâts. Toute inégalité dans la plaque de base peut éliminer l'alignement dès le début.
- Vérifiez les arbres: Examinez la pompe et les arbres de conducteur pour tout signe de dommage, tels que des virages ou des entailles. Un arbre endommagé ne peut pas être correctement aligné, il est donc essentiel de résoudre les problèmes avant de continuer.
- Vérifiez les trous de montage: Assurez-vous que les trous de montage sur la pompe, le conducteur et la plaque de base sont correctement alignés et dimensionnés. Cela facilitera la boulonnement en toute sécurité plus tard.
Outils dont vous avez besoin
Pour obtenir un alignement précis, vous aurez besoin des bons outils. Voici quelques-uns des éléments essentiels:
- Indicateurs de cadran: Ceux-ci sont utilisés pour mesurer le décalage et l'angularité entre la pompe et les arbres du conducteur. Ils sont très précis et peuvent vous aider à faire des ajustements précis.
- Système d'alignement laser: Il s'agit d'un outil plus avancé qui utilise des lasers pour mesurer l'alignement. Il est plus rapide et plus précis que les indicateurs de cadran traditionnels, en particulier pour les pompes plus grandes.
- Gérothes d'erreurs: Les jauges de fleuron sont utilisées pour mesurer les petites lacunes entre les pièces. Ils peuvent être utiles pour vérifier le dégagement entre la pompe et le conducteur pendant le processus d'alignement.
Le processus d'alignement
Maintenant, passons dans le processus d'alignement réel.
- Montage initial: Montez la pompe et le conducteur sur la plaque de base à l'aide des boulons appropriés. Ne serrez pas encore les boulons; Laissez-les légèrement lâches pour que vous puissiez faire des ajustements plus tard.
- Alignement grossier: Utilisez une ligne de vue pour obtenir un alignement approximatif de la pompe et du conducteur. Cela vous donnera un point de départ pour les étapes d'alignement les plus précises.
- Fine - réglage avec indicateurs de cadran ou système laser:
- Si vous utilisez des indicateurs de cadran, attachez-les aux arbres et prenez des lectures à différentes positions. Sur la base de ces lectures, vous pouvez calculer la quantité de décalage et d'angularité et effectuer les ajustements nécessaires en déplaçant la pompe ou le conducteur.
- Avec un système d'alignement laser, suivez les instructions du fabricant pour configurer les lasers et prendre des mesures. Le système fournira généralement des commentaires réels sur l'état de l'alignement, ce qui facilite les ajustements précis.
- Vérifier et re - Vérifier: Une fois que vous avez effectué les ajustements, vérifiez l'alignement pour vous assurer qu'il répond aux spécifications requises. Faites tous les ajustements finaux au besoin.
Erreurs d'alignement communs pour éviter
- Ignorer la croissance thermique: Les pompes et les conducteurs peuvent se développer ou se contracter en raison des changements de température. Ne pas tenir compte de la croissance thermique pendant l'alignement peut entraîner un désalignement une fois la pompe en fonctionnement. Assurez-vous de prendre en compte les variations de température attendues et d'ajuster l'alignement en conséquence.
- Over - Boulons de serrage: Le resserrement des boulons de montage peut trop déformer la pompe ou le conducteur, provoquant un désalignement. Suivez les valeurs de couple recommandées par le fabricant lors du resserrement des boulons.
- N'utilisez pas le soutien approprié: Si la pompe ou le conducteur n'est pas correctement prise en charge pendant le processus d'alignement, il peut s'échapper de l'alignement. Utilisez des prises ou des supports appropriés pour garder tout stable.
Importance de l'installation professionnelle
Bien qu'il soit possible d'aligner une pompe FRR par vous-même, c'est souvent une bonne idée d'embaucher un professionnel. Les installateurs professionnels ont l'expérience, les connaissances et les outils pour s'assurer que l'alignement est effectué correctement. Ils peuvent également résoudre les problèmes qui peuvent survenir pendant le processus d'installation.
Produits connexes

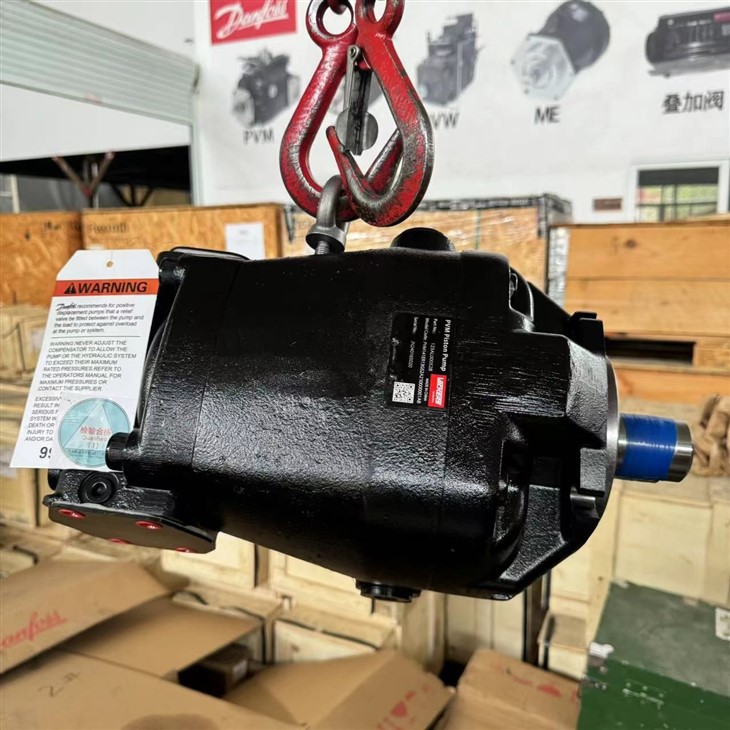

Si vous êtes intéressé par d'autres types de pompes, nous proposons également d'excellentes options. Découvrez lePVM141ER13GS2A DANFOSS PVM PISTON POMPE VICKERS PAR DANFOSS, lePompe JRR, et lePompe D1P. Ces pompes sont connues pour leur haute qualité et leurs performances.
Conclusion
Assurer l'alignement approprié de votre pompe FRR pendant l'installation est crucial pour ses performances à long terme et sa fiabilité. En suivant les étapes décrites dans cet article de blog, vous pouvez minimiser le risque de désalignement et éviter les réparations coûteuses sur la route.
Si vous êtes sur le marché pour une pompe FRR ou si vous avez besoin d'aide pour l'installation et l'alignement, n'hésitez pas à tendre la main. Nous sommes ici pour vous aider avec tous vos besoins liés à la pompe et pouvons vous aider à trouver la solution parfaite pour votre application. Contactez-nous pour commencer une discussion sur les achats et obtenez la meilleure valeur pour votre investissement.
